Dérive edel4Sur un deriveur lesté, la derive reste un point faible: l’oxydation du saumon et de la derive finissent par bloquer sa manoeuvre.










Cet appendice mobile a quand même ses avantages: un tirant d’eau mini de 70 cm, un transport sur remorque plus aisez, mise a l’eau et sortie sans grue en eau douce…

Un changement de derive fait partie de la vie d’un edel 4, donc regardons comment je m’y suis pris.

Au passage, Merci a BMAYER et  JEANPAMA pour leurs conseils eclairés sur ce site.

Cet article n’a que pour but de partager mon experience, je ne suis pas « donneur de leçon » donc certaines choses sont criticables et ameliorables. Sa finalité est surtout de permettre a quelqu’un qui hesite de se lancer …



Dans un premier temps il faut trouver l’axe de la dérive

Cet axe est un boulon inox « noyé » dans la fonte du saumon

Là, on a de la chance l’inox ne s’aimante pas, la fonte oui. Donc avec un petit aimant, on cherche la zone où l’aimant n’accroche pas.

axe de dérive edel4Là on peut voir différente couche : la fonte, le mastic, le traiment rouge anticorrosion epoxy et l’antifouling

Une zone plus grosse qu’une piece de 2 euros: c’est là ! On enleve le mastic et voilà la tete du boulon.

axe de dérive edel4

axe de dérive edel4Notez en bas le petit aimant a la recherche d’uns vis 6 pan que JEANPAMA conseillez d’enlever.Mais que je n’ai pas reussi a enlever

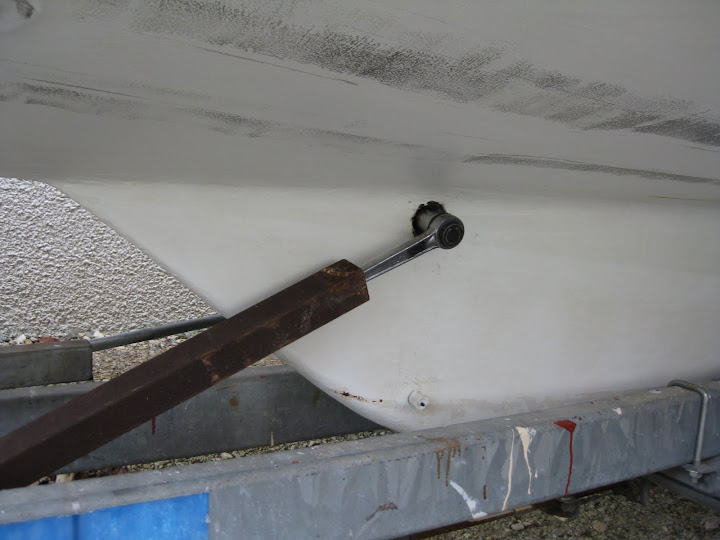

Saumon de dérive edel4Un coup de clef de 21mm



et hop ca sort. voilà le fameux boulon :

Boulon de maintient de la dérive de l'edel 4

Axe de dérive edel4Son logement avec une bague rapportée



Allez hop, on remet tout en place avec plein, plein de graisse direction le portique pour lever le bateau et sortir la derive

Rendez vous pris pour lever le bateau pour 40 min montre en main :

 Portie Edel4

 Portique Edel4

  Et hop en l’air

 Edel4 dans les airsLa derive ne descend pas … un bout de derive « en dentelle » depasse alors on tire dessus



 Dérive edel4Voilà, la vilaine



 Axe de dérive edel4

J’enleve le boulon. En faite, je me suis longtemps demandé a quel moment l’enlever, j’ai opté pour le dernier moment de peur que la derive ne « rotatione » pas correctement

 accroche dérive edel4

Il faut séparer la chaine de relevage de la dérive: les maillons de la chaine ne passent pas dans la fente du saumon, la liaison est réalisée avec un cable inox a 2 boucles de quelques centimetres

J’opte pour meuler la derive et esperant pourvoir recuperer le systeme de fixation cable / derive

 Dérive edel4

 Ca y est la derive est libre de pourvoir reculer pour sortir. En effet, la derive ne sort pas de haut en bas mais en coulissant vers l’arriere

 Axe de dérive edel4« boum par terre » voilà la derive est tombée

 Dérive au sol



 Edel4

Retour a la maison pour l’hivernage allegé de 50 kg de derive. J’ai l’hivers pour refaire la derive en fin plutot pour la galvaniser puisque l’ancien propritaire avait fait refaire une derive en acier.

 Dérive edel4

 Comparaison des 2 derives : ca semble ok

 Dérive edel4



L’ancienne (en haut ) a maigri avec les années. la nouvelle a besoin d’un coup de ponçage puis de galvanisation a chaud.

La chaine de relevage

 La poignée, la chaine, le cable inox et l’attache « dérive »

 L’attache »derive » etant monté en force (matage de l’axe a la presse), j’envisage de la remplacer par une petite manille inox dont la « tete de vis » sera ecrasée (pas coupée car elle bloque le vissage) et le filet collé

  Un coup de meleuse et le cable est libéré

Voilà la configuration prévue.

La suite ce printemps  pour le remontage de la derive toute neuve ! (ici : )
