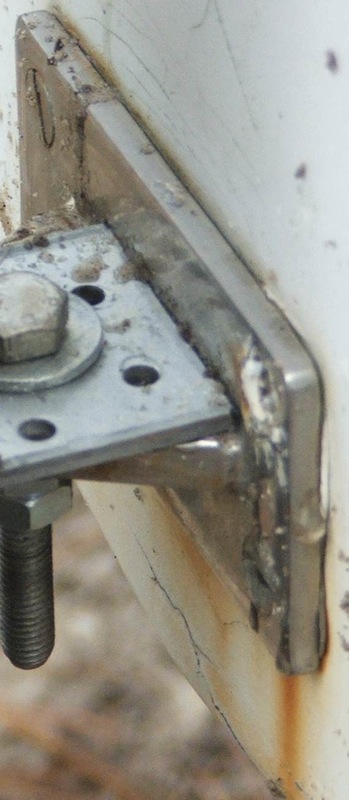

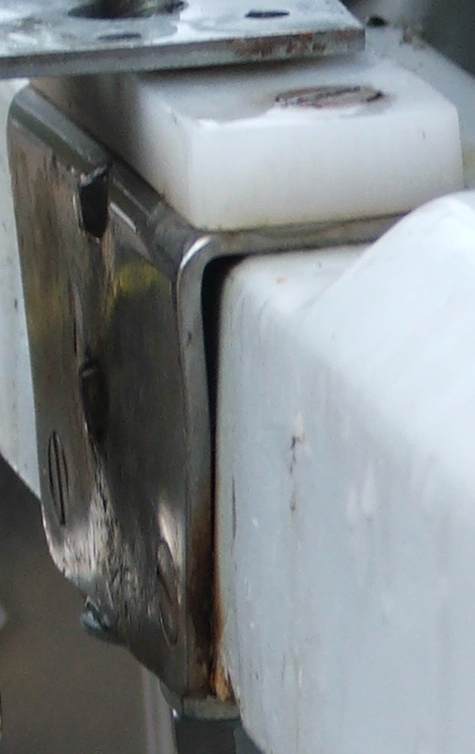

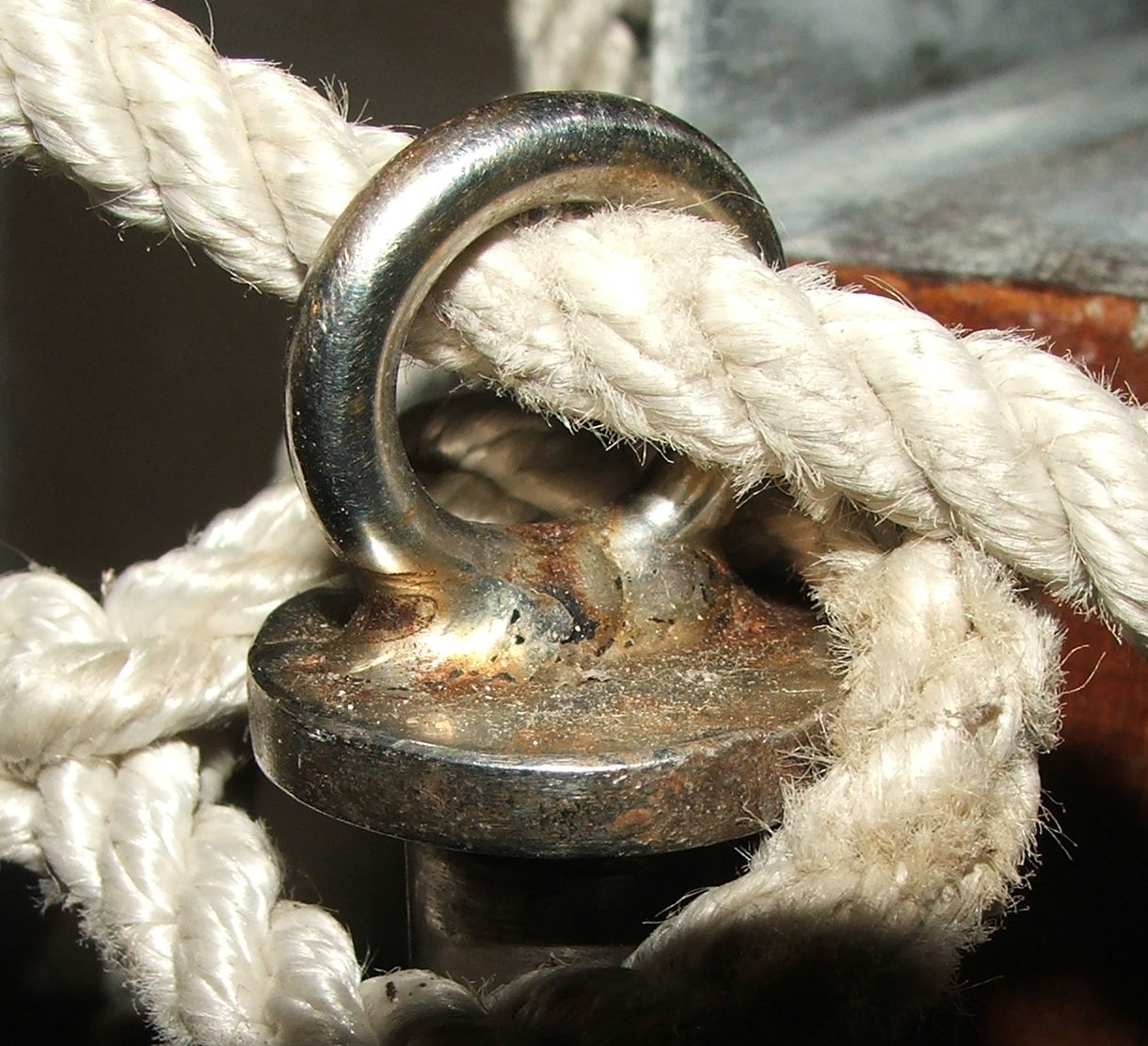

L’Edel IV a un safran amovible sur le tableau arrière. Il est articulé sur un axe en inox, de 16,3 mm de diamètre, sur 755 mm de long , avec un épaulement en guise de butée, afin de l’empécher de continuer à descendre. Un anneau est soudé sur le dessus, ce qui en facilite la manœuvre, et, surtout, permet de l’assurer au bateau. (axe de 755 mm sans compter l’épaulement).

L’entretien du safran a été, lui aussi, assez léger. Il conviendrait de le remettre en état.

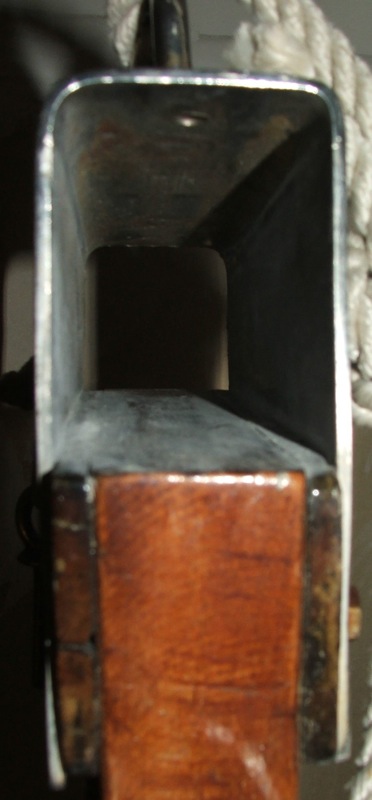

Une tôle inox en U inversé est fixée en haut de la pelle, avec des cales, pour créer une surépaisseur. Une poignée en inox est vissée sur le sommet de la tôle en U, de sorte que le safran posséde une préhension et, une fois encore, un moyen de l’assurer au bateau.

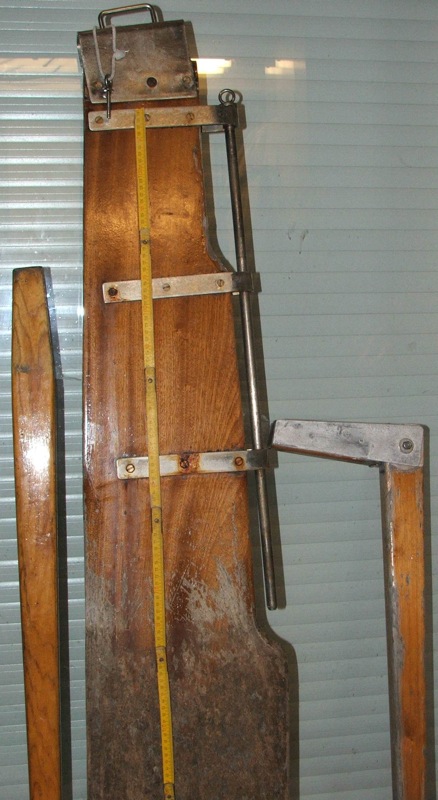

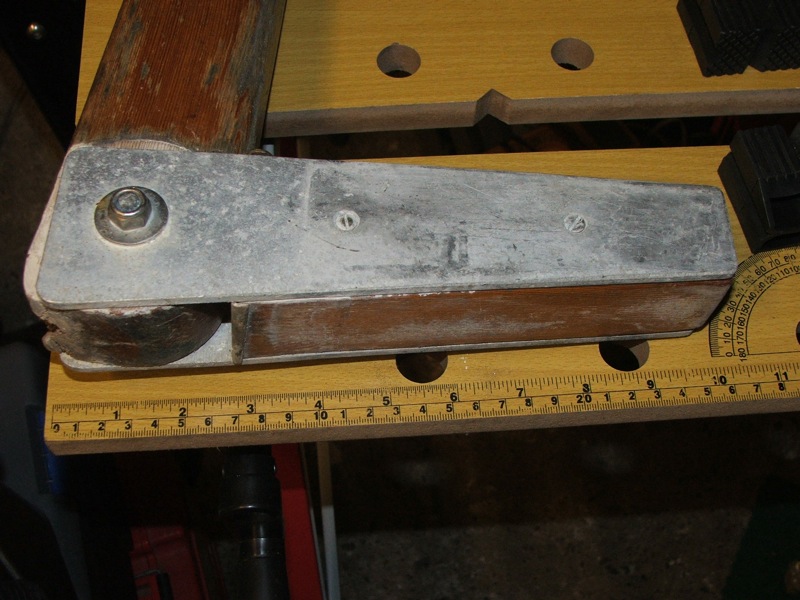

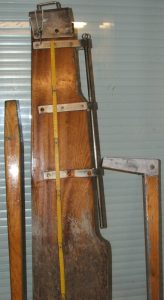

Le safran possède 2 barres de 116 cm de long, une rigide, et une articulée.

Le safran est taillé dans un morceau de bois exotique massif, de 35 mm d’épaisseur, 150 cm de haut, et 30 cm de large. Il n’a pas de profil déterminé, un travail sera de l’approcher d’un profil consensuel de type « NACA 0012 ».

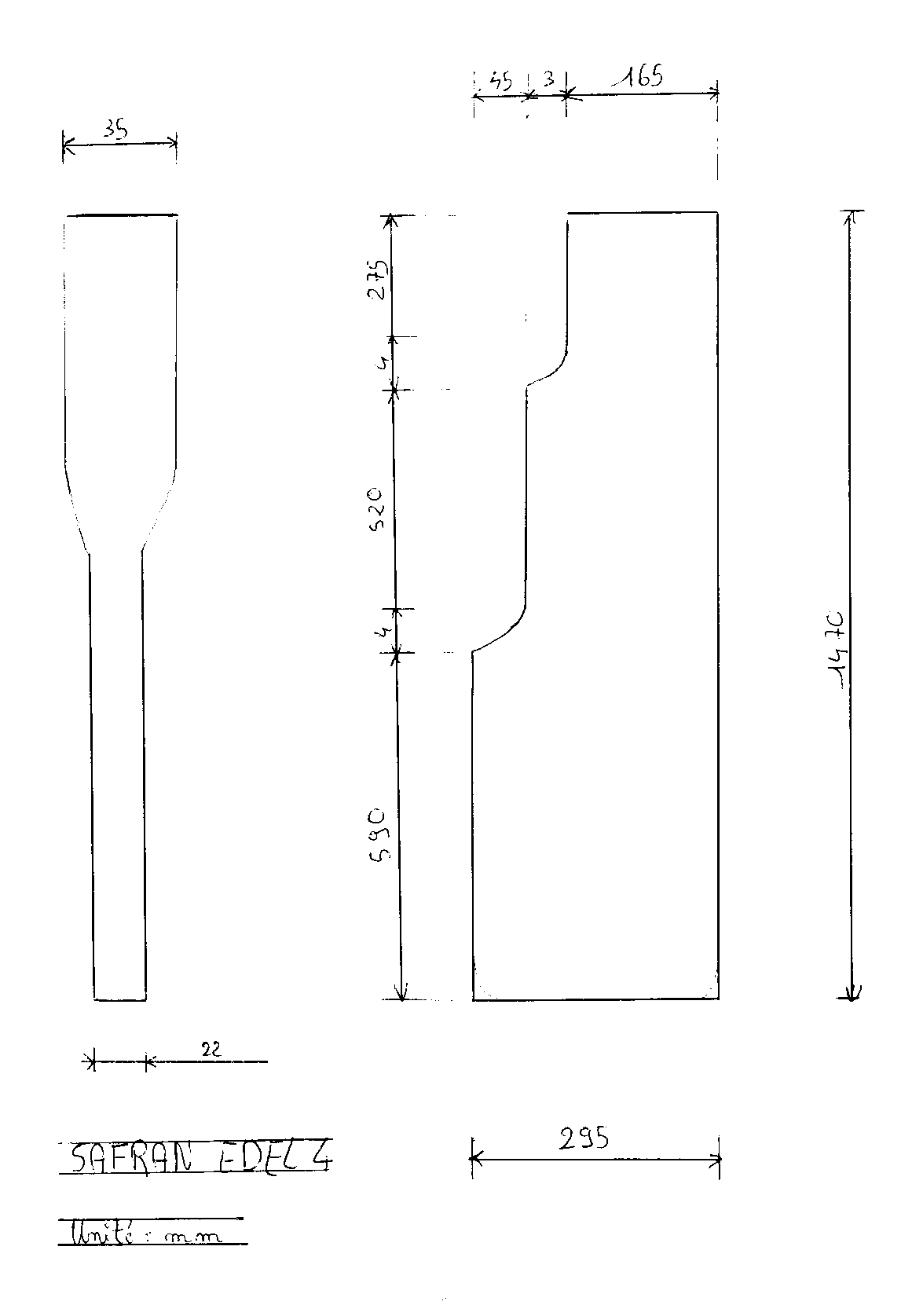

L’affichage du plan dans votre navigateur Internet risque de ne pas être très bon. Vous aurez une bien meilleure qualité en enregistrant le(s) fichier(s) sur votre machine, et en l’ouvrant avec le logiciel adéquat.

Reste à déterminer le traitement le plus approprié pour le safran. Il a été traité au vernis marin polyuréthane, lui aussi, comme les boiseries extérieures.

author image

À propos de bmayer

Vous pourriez aimer aussi...

Renovation d’un EDEL 5 PTE
Connecteur étanche panneau solaire

3 commentaire

  1. super, moi qui me posait la question comment faire pour articuler mon safran la il y a une bonne idée a prendre
    merci

  2. Je voulais juste signaler une erreur dans le plan du safran…

    Sur les côtes de largeur en haut il est indiqué 45-3-165
    Et sur la côte totale, en bas : 295.

    Or 45+3+165=240… Il manque donc 55mm
    le plan détaillé ici semble plus juste :
    http://www.edelvoilier.fr/index.php?option=com_content&task=view&id=257&Itemid=150

  3. rectif; 45+3+165=213 et non pas 240
    et pour vous mettre d’accord, les bords ne sont pas parallèles, il est moins large en haut mais
    l’épaisseur est totale, plus large en bas et profilé
