Modification du pont d'un Edel4 pour faciliter le passage des drisses entre le bloqueur et le winch Après avoir lu et constaté le problème que rencontre les propriétaires d’Edel4 au niveau du passage des drisses entre le bloqueur et le winch, les drisses raguent sur une excroissance du pont et ne sont pas àl ‘horizontale. Ce qui à pour effet de marquer ‘sauvagement le gelcoat’ et rend difficile l’étarquage. J’ai réalisée une petite modif du pont qui va solutionner ce problème.



Tout commence par une prise de repère au niveau du bloqueur et du winch.

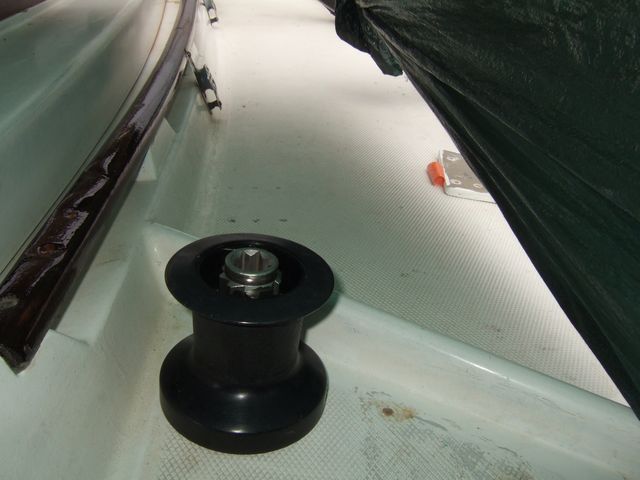

Positionnement du winch

Le winch est positionné le plus à gauche possible afin que la drisse situé sur la gauche du bloqueur face un angle le moins important possible.

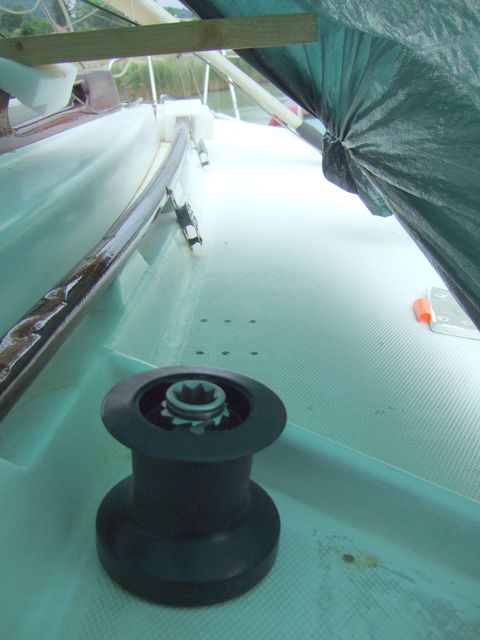

Marquage du pont pour fixer le winch

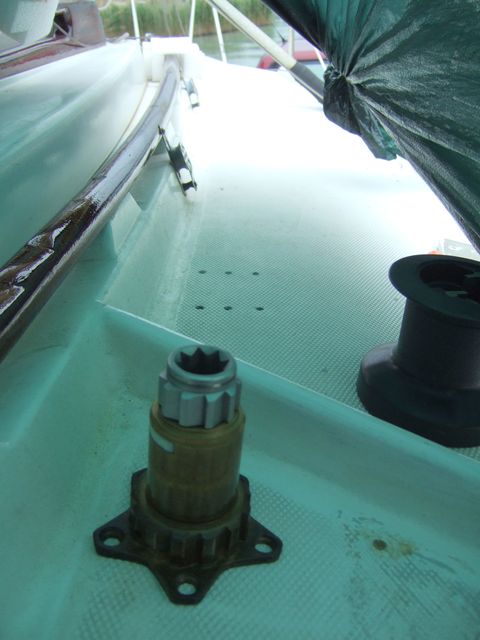

La poupée du winch est déposée afin de pouvoir marquer le pont des trous de fixation.




Vérification du positionnement du winch

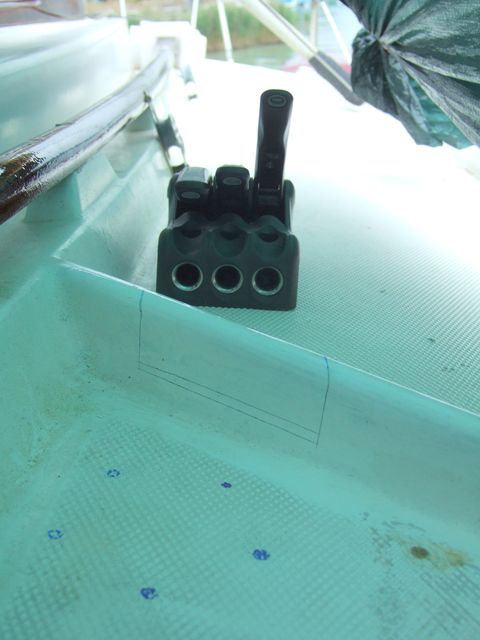

Marquage de la partie du pont à supprimer


Remarque
Il ne faut pas supprimer l’intégralité de la partie transversale. En effet celle-ci permet tout de même d’éviter que l’eau ne coule dans le cockpit par le passe-avant ! J’ai donc garder environ 1cm d’épaisseur.

Découpe du pont

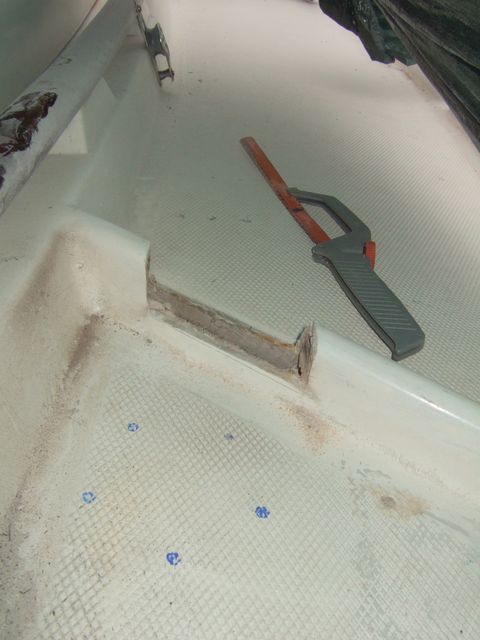

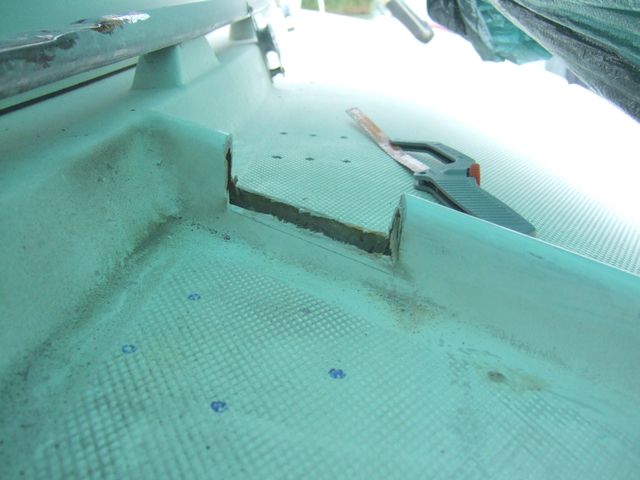

Découpe du pont à la disqeuse et finition à la scie à métaux.
Découpe du pont
La partie du pont découpée ne concerne pas la structure du bateau


Découpe du pont

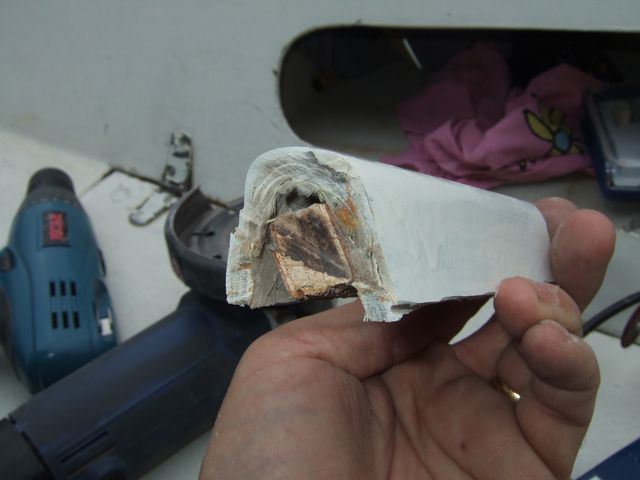

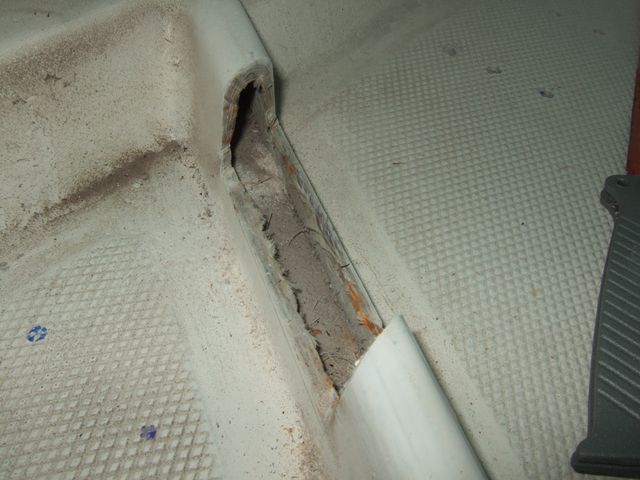

Dans la partie découpée, on peu aperçevoir une pièce de bois. Elle permet (lors de la fabrication du bateau) de faciliter la pose de la fibre (arrondi)

Découpe du pont

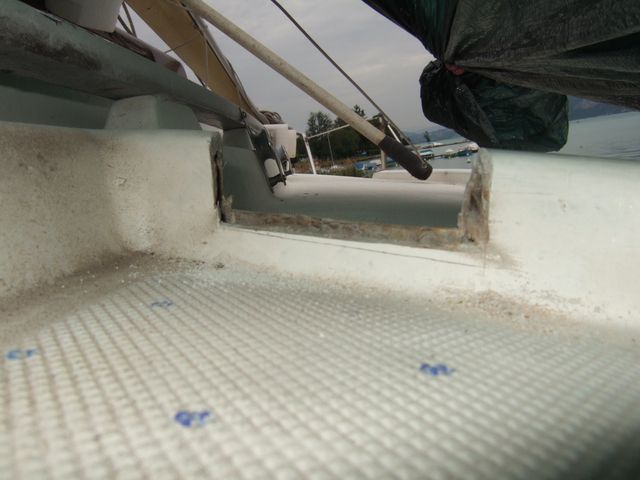

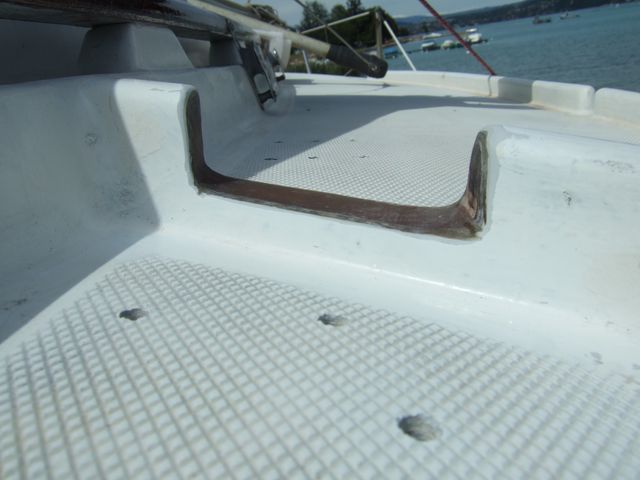

La découpe est bien dans l’axe

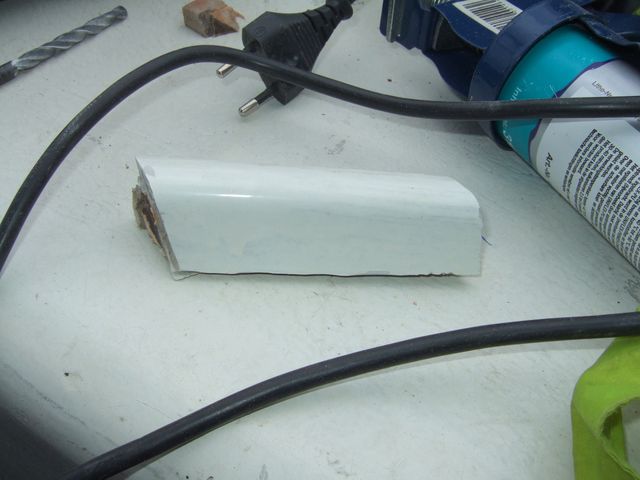

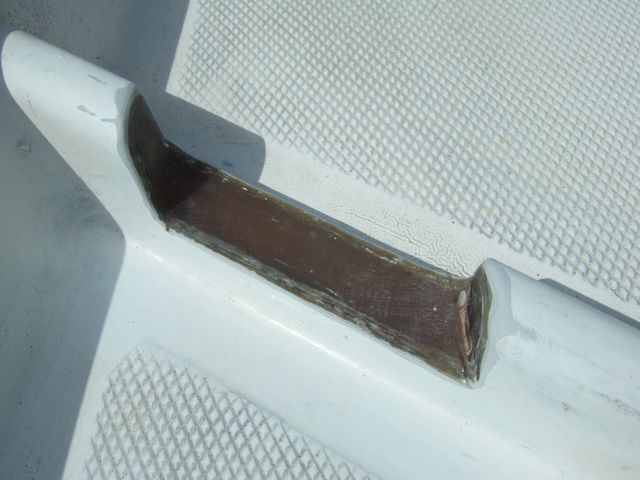

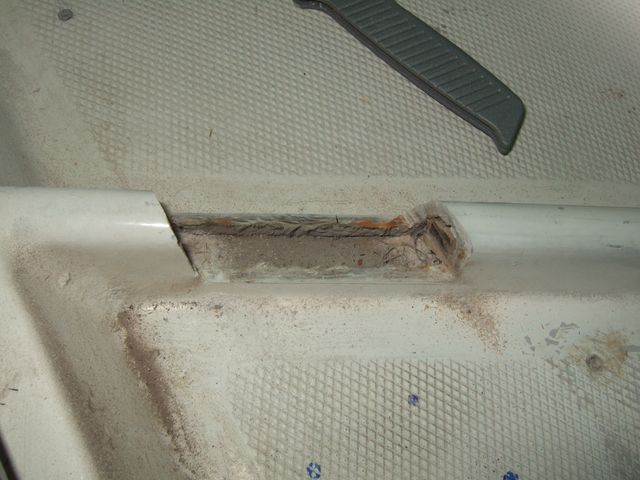

Partie découpée

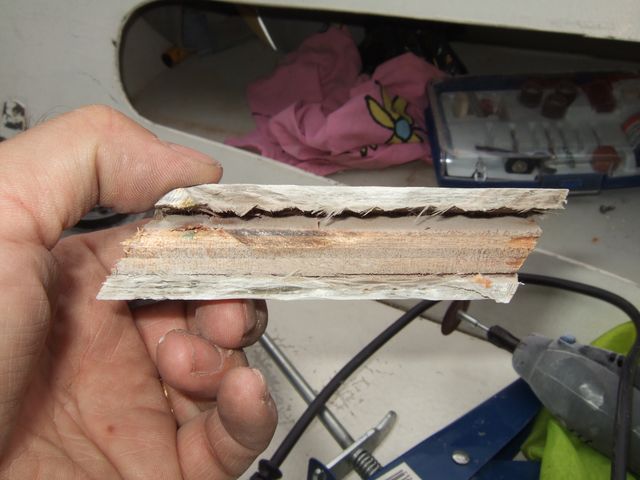

Partie découpée

Partie découpée

Rebouchage

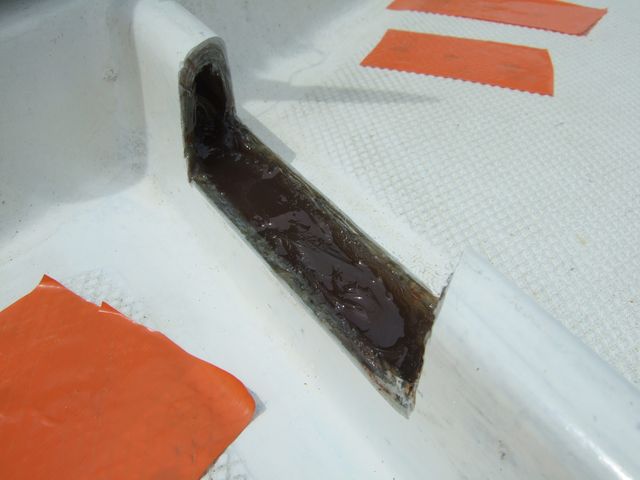

Rebouchage à la résine polyester dans laquelle j’ai noyé de la fibre de verre

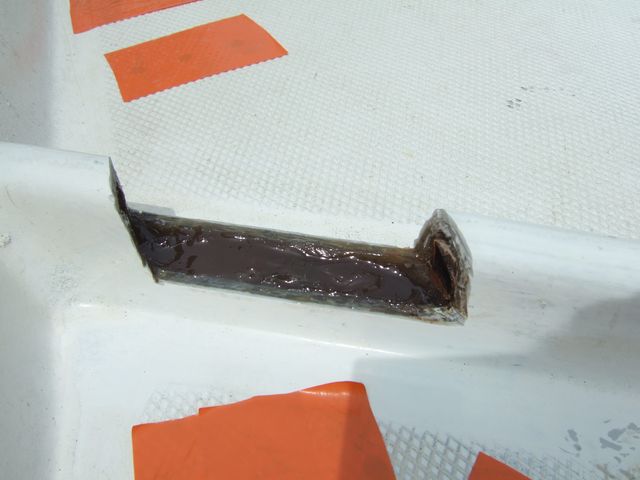

Rebouchage

Rebouchage
 Lissage des bords au papier abrasif (grain 180) pour éviter l’usure prématurée des drisses

Rebouchage

Application du gelcoat
Une bonne couche de gelcoat à été appliquée, il faudra légèrement poncer pour fignoler.

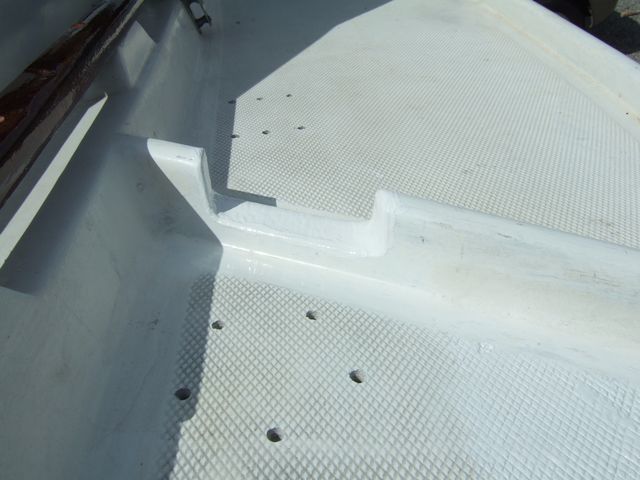

Fin des travaux
Fin des travaux

Voilà la fin des travaux. On se demande toujours le risque que l’on prend à vouloir couper un morceau de son bateau. J’ai pris le risque et cela à été payant.


Durée

  • 1 heure


Outils

  • Disqueuse
  • Résine polyester
  • Fibre de verre (roving que j’ai éffilé)
  • Gelcoat
  • Regle
  • Marqueur
