Pose d'un hublot dans le cockpit d'un Edel 4 par Robert B

Suite à la lecture de l’article ‘ ‘ par Pascal, je vous propose mon propre article sur la pose d’un hublot dans le cockpit de mon Edel 4.













Problème

Dans la couchette cercueil, l’air ne circule pas. Résultat, parfois des soucis de moisissure même avec une bonne aération de la cabine et aussi un manque de lumière naturelle. D’où le nom ‘cercueil’!



Solution

Trouver et installer un hublot ouvrant. Si vous connaissez le prix d’un hublot neuf, vous savez qu’il est couteux. Or, grâce à eBay (et beaucoup de patience) j’ai enfin trouvé le hublot (neuf) que je recherchais à plus de la moitié du prix normal. NB : Il faut vérifier que le hublot que vous installez est conforme à la réglementation des Certification CE en ce qui concerne la zone de l’installation.

Temps nécessaire : 30mn

Matériel nécessaire

  • Perceuse
  • Scie sauteuse
  • mèche à bois
  • tournevis
  • gabarit de découpe
  • feutre pour marquer le contour de découpe
  • Silicone



Pose d’un hublot dans le cockpit

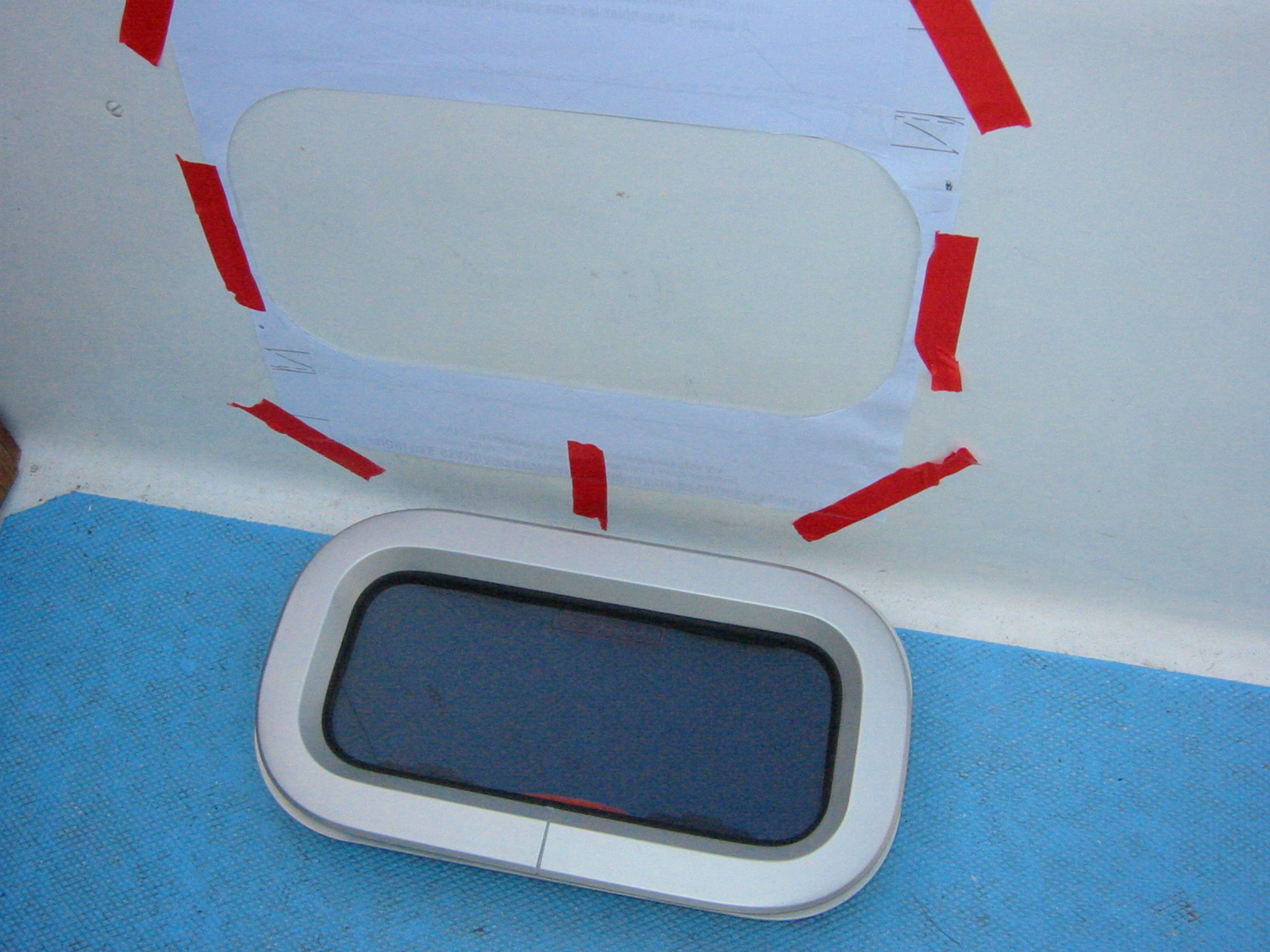

Découpez le gabarit fourni avec le hublot. Scotchez le gabarit à la paroi et portez la ligne de découpe au feutre.

Guide de pose d'un hublot dans un cockpit sur EdelVoilier



Etape 1 : Mettre le gabarit sur la paroi du cockpit

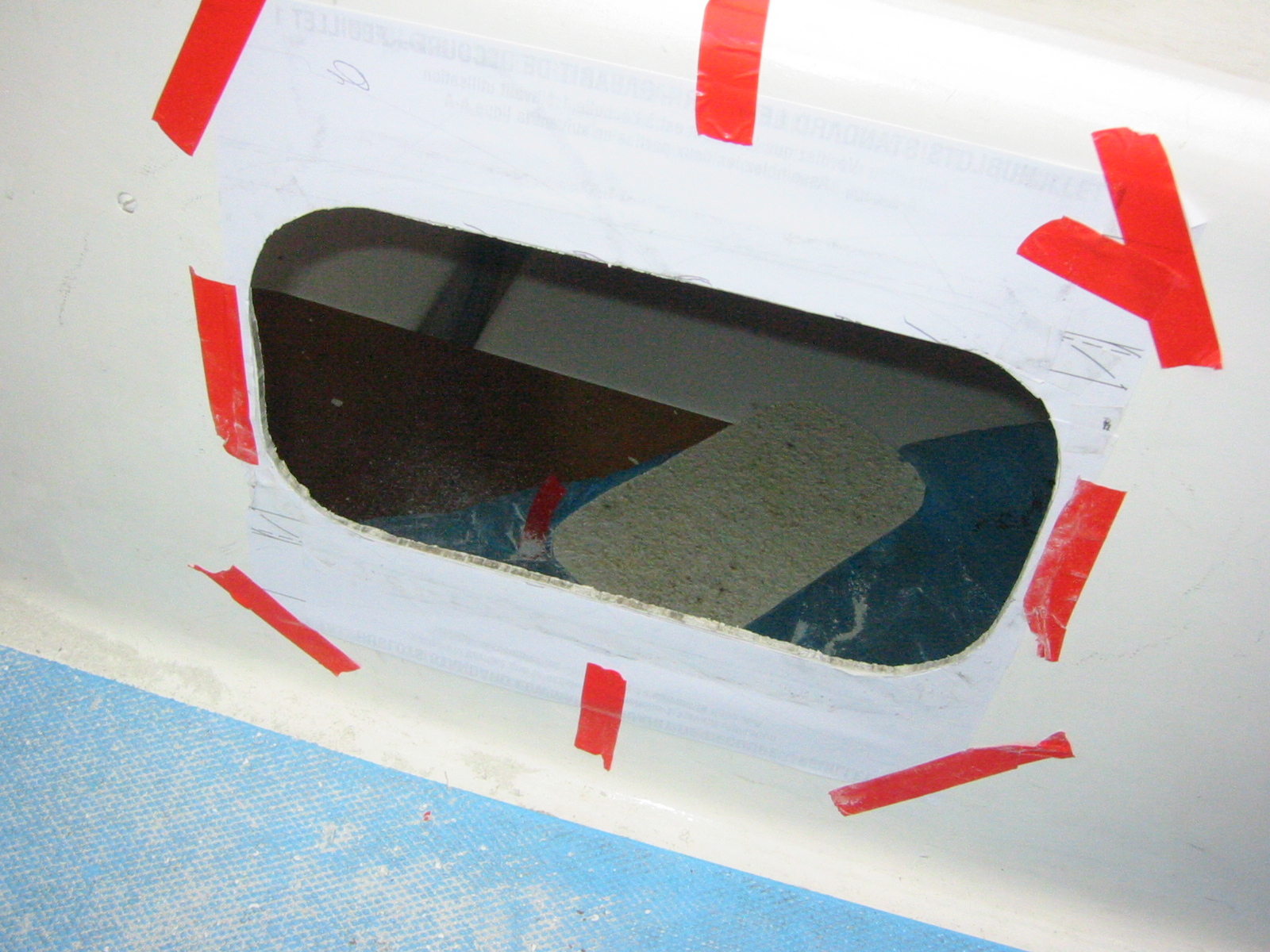

Percez un trou de démarrage pour la scie sauteuse à l’intérieur
de la ligne de découpe. Comme pour la pose d’une trappe. Utilisez une scie (sauteuse) pour pratiquer la découpe. C’est vrai que l’épaisseur des Edels m’a surpris ! La scie sauteuse a bien travaillé pour réaliser la découpe. Faites attention de bien suivre le contour de découpe. La tolérance maxi admise est de +/- 1 mm.

Découpe du gabari du hublot



Etape 2 : Perçage et découpe

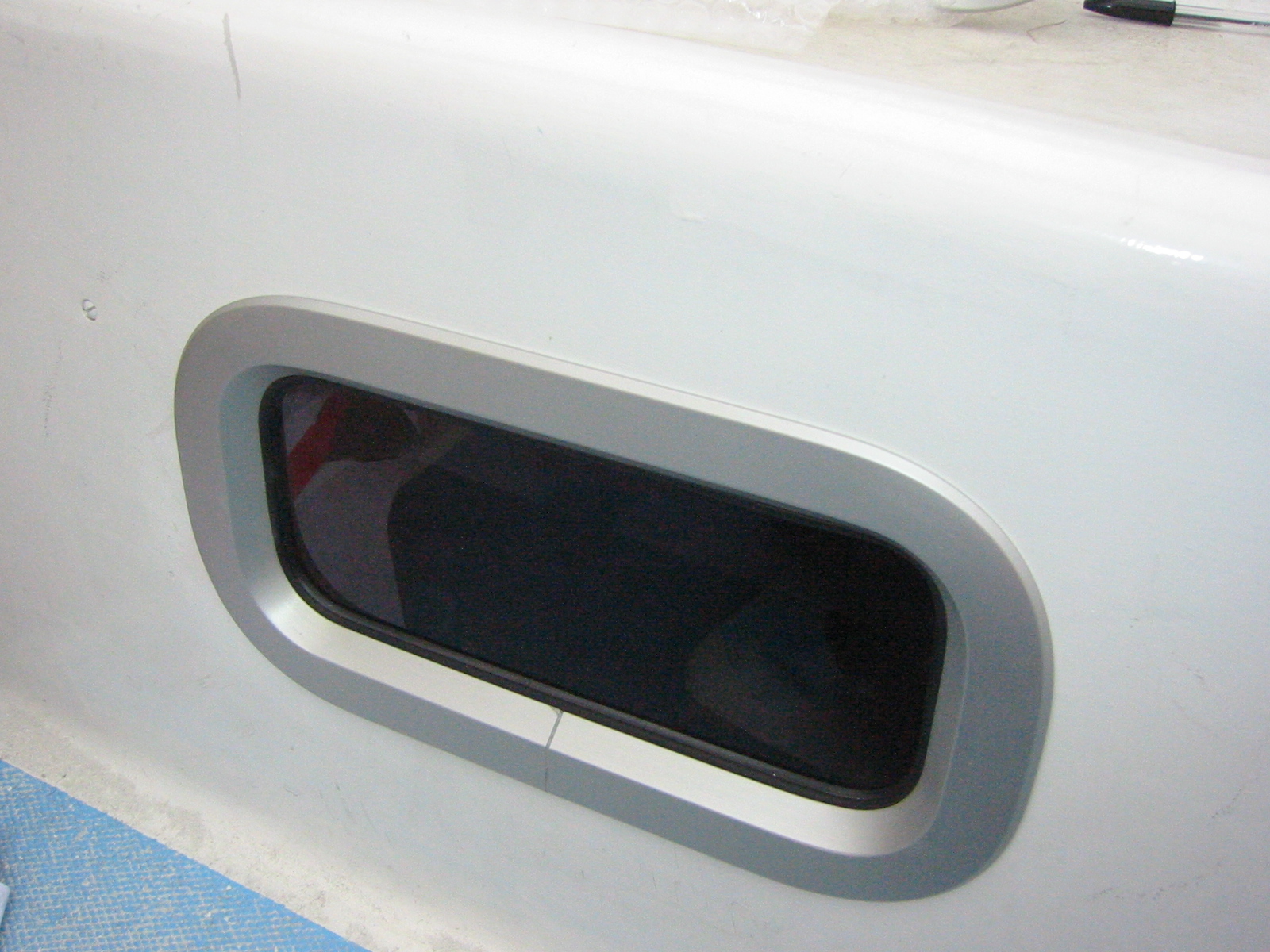

Vérifiez le bon positionnement du hublot et la collerette de fixation. Ouf, ça rentre ! C’est bien serré, mais ce qu’il faut…

Tuto de pose d'un hublot dans le cockpit



Etape 3 : Test de la fixation

Fin: Pose et étanchéité (pas de photos)
Appliquez généreusement le silicone le long du cadre là où il est en contact avec le paroi. Fixez l’embase extérieure au cadre intérieur. Graissez préalablement les pas de vis. Enlevez le silicone excédentaire et nettoyez.

Pose du hublo terminée

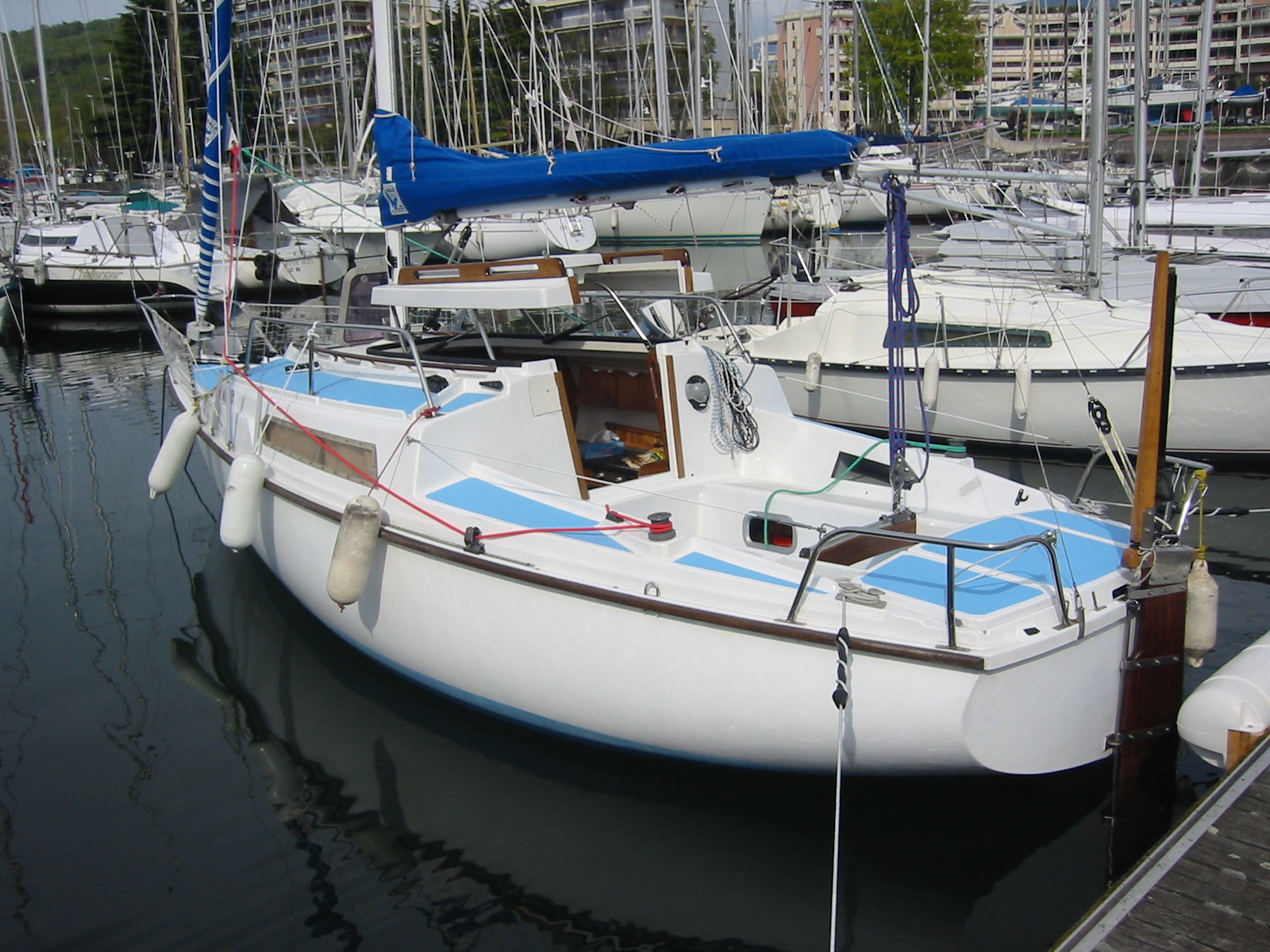

Installation terminée (on le voit sous la banquette à tribord)

Avantages Inconvénient
  • L’air rentre facilement.
  • Plus de lumière (car j’utilise cet espace pour le stockage)
  • Il faut bien vérifier qu’il est fermé avant de naviguer.
  • L’eau peut y rentrer quand il pleut sans parler des bêtes…



J’espère que ça vous donne des idées.

Notre partenaire  réalise la découpe et l’envoi de vos hublots à la teinte de votre choix. De nombreux marins du site leur au fait confiance et ne le regrette pas.

Bon vent,

author image

À propos de Sea You

Vous pourriez aimer aussi...

Réalisez vos chaussette de pare-battage
Manche à air

5 commentaire

  1. (Hublot de cockpit) Je compte faire la meme chose sur mon Edel 4 ,merci pour votre article :-)

  2. (hublot) salut
    je voulais faire la meme chose !
    pouvez vous indiquer la marque et modele du hublot
    merci

  3. (Hublot de cockpit) :zzz Bonour !!!
    Je souhaitais faire la meme chose sur mon edel III, et j’ai été tres interressée par votre article… Deux questions me retenaient peut etre pourrait vous y répondre…
    D’une part y a t-il un réel avantage a effectuer cette modification ? apparement oui au regard de vos commentaires…
    D’autre part, le cadre du hublot coté exterieur n’est il pas génant ?
    Merci pour votre article et vos réponses

  4. (Réponse: Modèle) Salut aski et cigalon,

    quant au modèle c’est un hublot marque Lewmar taille 1. C’est vrai que l’avantage reste plutôt limité. J’apprécie surtout l’air qui rentre. Quand on ferme la porte de la descente, il y a un petit courant d’air. Et puis, il ne gène pas trop dans le cockpit.

    Merci pour les commentaires.

  5. (RE: Pose d’un hublot) Cela faisait bien longtemps que je me tâtais pour ajouter ou pas cet hublot afin de donner du jour et de l’air à cette couchette cercueil. Ton article bien argumenté remet le sujet au goût du jour et me conforte dans la réalisation de cette ouverture dans le cockpit.
    Super et merci, faut maintenant aller à la recherche du hublot.
